Тепловая система – сложное инженерное решение, которое упростило жизнь жителям многоквартирных домов. Оно пришло на смену стандартным печам и каминам, избавив владельцев жилья от проблем, связанных с выбором и покупкой топлива. Сегодня подача тепловой энергии в дома простых граждан осуществляется с помощью автоматизированной системы, которая если и требует физического вмешательства для управления, то минимального. Другое дело обслуживание и диагностика трубопроводов. Именно здесь человеческий ресурс и узкопрофильное оборудование играют ключевую роль.
Теплосеть и виды теплоносителей

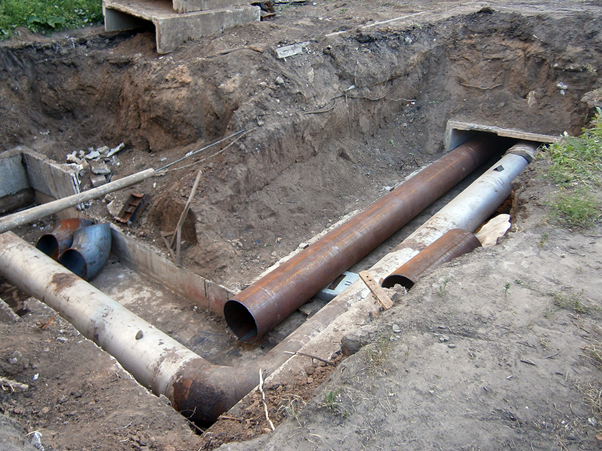

Теплосеть – это сложное инженерное, технологическое строение, состоящие из сотен километров трубопроводов и контрольных пунктов. В зависимости от типа теплоносителя бывает:
- паровой;
- водяной.
Паровые тепловые сети считаются более дорогостоящим источником отопления. Наиболее часто применяются для отопления территории предприятий. Также используются в городах с тепловыми энергостанциями, основное направление которых – подача горячей воды. Пар же в данном случае идет, как побочный продукт, способный приносить прибыль.
Водяные тепловые сети – недорогой вид теплоснабжения, используемый чаще. Особенно в городах с большим количеством населения.
Если сравнивать два теплоносителя, то по сроку службы – трубопроводы тепловых сетей с водяным теплоносителем проигрывают паровым.
Регулярный контакт трубопровода с горячей водой приводит к повышению коррозии и разрушению самих труб. Поэтому для данной систем отопления обследования трубопроводов на предмет дефектов актуален всегда.
Когда и зачем производить обследование тепловых сетей
Полноценный контроль над работой отопительной системы заключается не просто в фиксации показаний на приборах, но и в профилактических обследованиях. Показания приборов по температуре теплоносителя и давления в трубопроводах служат лишь сигналом к немедленным действиям. Основную часть исследований можно провести только при наличии специализированного оборудования, но это делается в экстренных случаях.
Большинства аварий и поломок в отопительный сезон можно избежать при своевременной диагностике тепловых сетей.
Выделяют основные этапы в контрольных исследований состояния теплосети: плановые и внеплановые.
Плановые – обследование трубопроводов в качестве профилактической меры и для оценки текущего состояния. В большинстве случаев имеют установленные сроки проведения:
- подготовка к отопительному сезону проводится регулярно перед запуском оборудования. Она включает в себя, как исследования путем неразрушающего контроля, так и визуальную оценку состояния трубопроводов;
- перед запуском в работу новой теплосети. Такие исследования выступают в качестве проверки качества новой магистрали, по которой будет подаваться тепло. Используется комплекс диагностических исследований со специализированным оборудованием;
- ремонтные работы, установленные по графику обслуживания. Проводятся в неотопительный сезон.
Внеплановые осмотры теплосетей не имеют четко установленных сроков проведения. Возникают в результате поломок на магистралях трубопроводов или отклонении показателей от нормы. Проводятся в любое время года. Сроки устранения аварийной ситуации зависят от сложности поломки.
Вне зависимости от причины диагностики, существует несколько основных методов обследования трубопроводов тепловых сетей.
Способы обследования трубопроводов
Городские теплосети – сложная система протяженностью в несколько десятков, а то и сотен километров. Доступ к большей части труб достаточно сложен или практически невозможен. Поэтому для контрольных исследований используются стандартные и современные подходы:
- визуальная оценка используется для обследования наружных инженерных систем. С ее помощью специалисты устанавливают наличие протечек, коррозийных разрывов и других дефектов труб, влияющих на давления и температуру теплоносителя. Для проведения визуальной оценки бригада специалистов получает проект системы, и определяет маршрут, двигаясь по которому проверяет общее состояние труб и узлов. При наличии неисправности проводятся соответствующие работы по ее устранению. Если же поломку невозможно устранить быстро, то назначаются ремонтные работы;
- температурные испытания проводятся один раз в пять лет, их основная цель оценить состояние трубопроводов и основных деталей теплосети на предмет деформации при изменении температуры теплоносителя (проводятся перед окончанием отопительного сезона);
- обследование тепловых сетей с помощью опрессовки. Данный метод достаточно прост и эффективен. С его помощью контролируют герметичность магистралей и распределительных трубопроводов. В систему подается газ под давлением в несколько раз выше, чем в отопительный сезон. После подачи газа производится осмотр трубопроводов и основных узлов теплосети. В местах утечек на трубах остается конденсат;

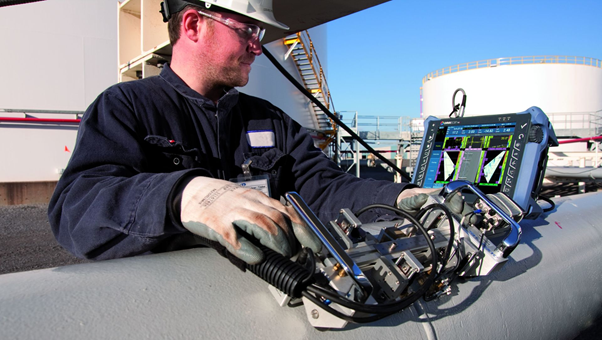

- ультразвуковая диагностика – обследование труб неразрушающими методами, позволяющими выявить возможные дефекты и проблемные места. Суть исследования проста: с помощью специального прибора запускается ультразвуковой луч, который с легкостью проникает сквозь однородный материал и отражается от препятствий. Данные записываются на прибор и выводятся в виде а-скана. Данный тип исследований неразрушающего контроля безопасен для труб и очень эффективен, а оборудование для него можно приобрести у нашей компании “МС систем электроникс”;
- тепловизорное исследование – еще один способ неразрушающего контроля. Тепловизор передает картинку источников тепла на расстоянии, а поскольку теплоноситель в трубах имеет высокую температуру, то специалист может с легкостью отследить целостность трубы, проблем с изоляцией, наличие протечек и проблем с дренажной системой;

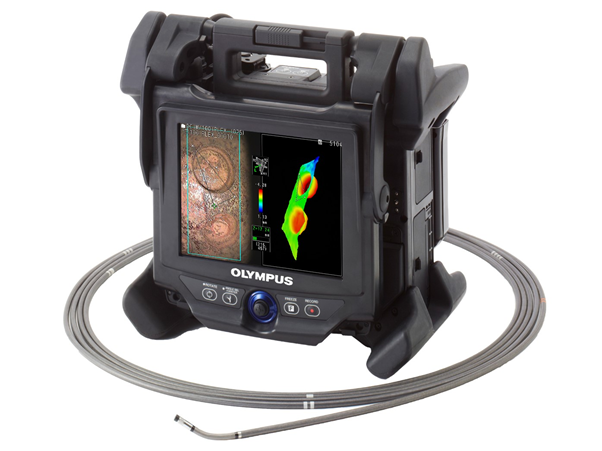

- видеодиагностика с помощью видеоэндоскопа исследует состояние трубопроводов изнутри. Видеокамера, размещенная на конце зонда передает полноценную видео картинку на монитор оператора. Сегодня видеодиагностика проводится несколькими методами, в зависимости от состояния трубопровода, а точнее наличия в нем воды, с данным типом оборудования можно ознакомиться здесь;
- оперативно-дистанционный контроль применяют для новых тепломагистралей с полипропиленовой изоляцией труб. Датчики располагаются по всей длине системы и контролируют однородность изоляционного слоя. При нарушении сигнал поступает на пульт оператора, который передает информацию специалистам. Такой подход позволяет следить за состоянием теплосети с минимальным участием работников;
- мониторинг качества сетевой воды. Постоянные коррозийные процессы так или иначе отображаются на физико-химических свойствах воды в трубопроводах. Поэтому часто диагностика тепловых сетей включает в себя и этот способ. Пробы берутся в нескольких местах и на основе анализа делаются выводы об общем состоянии системы;
- внутритрубные исследования проводятся с помощью специального робота с набором всех инструментов неразрушающего контроля. Если диаметр трубы позволяет, его запускают внутрь. Вся информация о состоянии трубы, визуализируется и отображается на мониторе. Данное направление считается одним из наиболее перспективных и точных.
Перечисленные способы диагностики труб дают возможность снизить аварийность теплосети. Но не следует забывать и о сроке службы теплопроводов тепловых сетей. Своевременная замена изношенных деталей сводит к минимуму возможность возникновения аварийных ситуаций из-за изношенности эксплуатируемых труб.
Скорость их проведения зависит от сроков службы трубопроводов тепловых сетей. Со временем из-за соприкосновения с водой на трубах появляются коррозионные отложения, как внутри, так и снаружи, что значительно увеличивает время исследования. Поэтому новые тепломагистрали проходят проверку быстрее.
